Металлопрокат в энергетике: требования, марки стали и нормативная база

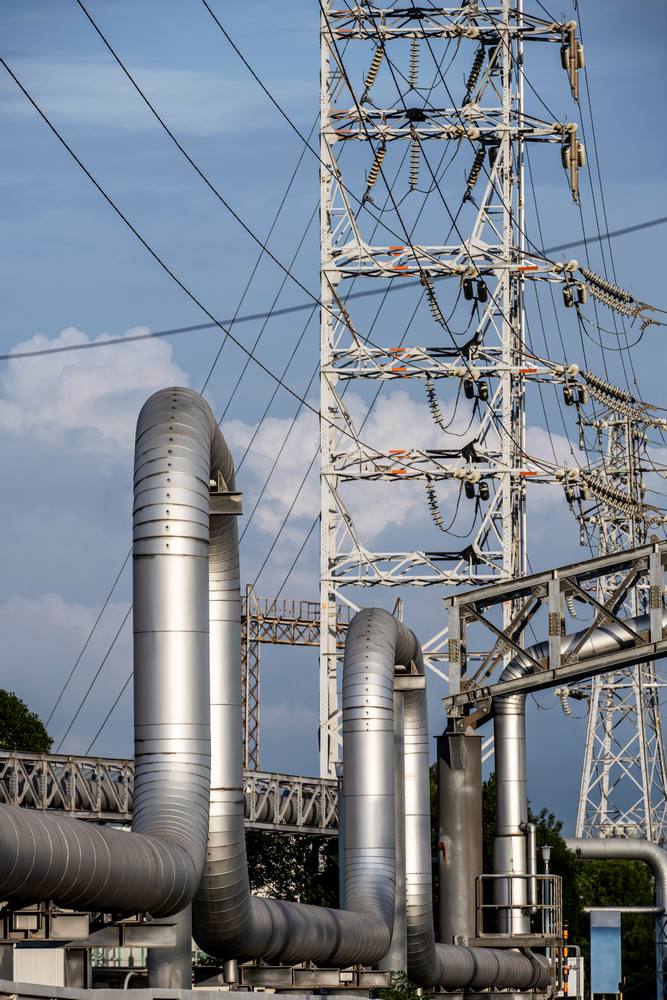

Энергетика — одна из наиболее технически сложных отраслей с точки зрения требований к материалам. Котлы тепловых электростанций работают при давлении 10–25 МПа и температуре пара до 620 °C. Трубопроводы ядерных реакторов находятся под воздействием нейтронного облучения. Опоры линий электропередачи служат десятилетиями под открытым небом. В каждом из этих случаев ошибочный выбор марки стали или отступление от требований нормативной документации способны привести к аварии с тяжёлыми последствиями.

Почему к металлу в энергетике предъявляются особые требования

Обычные строительные стали — Ст3, С245, 09Г2С — сохраняют расчётные характеристики при температурах до +200–300 °C и при нагрузках, типичных для несущих конструкций. В энергетике условия принципиально иные.

Паровые турбины тепловых электростанций работают при температуре пара 540–570 °C, а установки со сверхкритическими параметрами — до 620 °C. При таких условиях в конструкционных сталях общего назначения запускается ползучесть — медленная необратимая деформация под постоянной нагрузкой при высокой температуре. Металл теряет прочность и разрушается значительно раньше расчётного ресурса.

Кроме сверхвысоких температур, металл в энергетике подвергается следующим воздействиям:

• Термоциклические нагрузки. Циклы пуска и останова котлов создают знакопеременные напряжения теплового расширения, накапливающиеся как усталостные повреждения. Для паропроводов ТЭС нормируется долговечность: металл должен сохранять несущую способность при рабочей температуре не менее 100 000–200 000 часов.
• Коррозия под напряжением. Характерна для водоподготовительного оборудования, конденсаторов и трубопроводов горячего водоснабжения.
• Нейтронное облучение. Вызывает охрупчивание металла в оборудовании первого контура ядерных реакторов — эффект, не имеющий аналогов в других отраслях.

Именно поэтому для энергетического оборудования применяют специальные жаропрочные, жаростойкие и коррозионностойкие стали, нормируемые отдельными государственными стандартами.

Трубный прокат: котельное и паровое оборудование

Котельные трубы

Испарительные поверхности нагрева, пароперегреватели и экономайзеры котлов собираются из труб, работающих под давлением при высоких температурах. Ключевой нормативный документ, регламентирующий жаропрочные стали, — ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия».

Сталь 12МХ (хромомолибденовая) применяется для поверхностей нагрева с рабочей температурой до 500–510 °C. Умеренное содержание легирующих элементов обеспечивает приемлемую стоимость при достаточных жаропрочных характеристиках.

Сталь 12Х1МФ (хромомолибденованадиевая) предназначена для температур до 570–585 °C. Введение ванадия существенно повышает ресурс ползучести — эта марка является основной для труб паропроводов и коллекторов тепловых электростанций средней и высокой мощности.

Трубы из указанных марок производятся:

• бесшовные горячедеформированные — по ГОСТ 8731-87 и ГОСТ 8732-78;
• бесшовные холоднодеформированные — по ГОСТ 8733-74 и ГОСТ 8734-75.

Для котлов со сверхкритическими параметрами пара (СКД и ССКД) применяются также плавниковые трубы — сварные панели, образующие газоплотные поверхности нагрева.

Для паропроводов с температурой пара до 600–620 °C используют стали 15Х1М1Ф, 10Х9МФБ, а для наиболее теплонапряжённых зон — аустенитные нержавеющие стали 12Х18Н10Т и 08Х18Н10Т по ГОСТ 5632-2014 «Легированные нержавеющие стали и сплавы на железоникелевой и никелевой основах. Марки».

Паровые трубопроводы высокого давления

Магистральные паропроводы ТЭС — «кровеносная система» электростанции, по которой острый пар поступает от котлов к турбинам. Диаметры достигают 300–600 мм при толщине стенки 30–80 мм и более. Такой прокат изготавливается по индивидуальным заказам строго в соответствии с расчётными рабочими условиями.

Нормативная база применения:

• ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» — обязательный технический регламент для всего оборудования с избыточным давлением свыше 0,05 МПа, включая трубопроводы и сосуды давления;
• ФНП «Требования к устройству и безопасной эксплуатации трубопроводов пара и горячей воды» — федеральные нормы и правила Ростехнадзора.

Замена проектной марки стали на «аналогичную» без расчётного обоснования и согласования с проектировщиком и надзорным органом в энергетике категорически недопустима.

Трубопроводы тепловых сетей (горячее водоснабжение, отопление) работают в значительно менее жёстких условиях — при температуре теплоносителя 70–130 °C. Для них применяют электросварные прямошовные трубы по ГОСТ 10705-80 из сталей Ст3 или 09Г2С, а для диаметров свыше 530 мм — спиральношовные трубы.

Листовой прокат в энергетическом оборудовании

Котлы, барабаны, сепараторы и теплообменники — крупные сосуды давления — изготавливаются из толстолистового проката. Для этой группы оборудования действует специальный стандарт ГОСТ 5520-79 «Прокат листовой из углеродистой и низколегированной стали для котлов и сосудов, работающих под давлением».

Основные марки котельных сталей по ГОСТ 5520-79:

• 16К, 20К, 22К — конструкционные стали с нормированными механическими свойствами при повышенных температурах и жёсткими ограничениями по содержанию серы и фосфора;
• 20К — наиболее распространённая марка для барабанов паровых котлов среднего давления.

Для ответственных сосудов, работающих на перегретом паре, применяют 15Х5М, 12Х8ВФ и другие жаростойкие марки по ГОСТ 5632-2014. Листы из этих сталей производятся с нормированием механических свойств как при комнатной температуре, так и при рабочей — это обязательное условие расчёта на прочность.

Конструкционный прокат: опоры и мачты ЛЭП

Опоры воздушных линий электропередачи напряжением от 35 до 750 кВ и выше — решётчатые металлоконструкции из угловой стали. В зависимости от класса напряжения и конструктивного типа масса одной опоры составляет от нескольких до десятков тонн.

Угловая сталь (уголок) для опор ЛЭП — равнополочный и неравнополочный уголок из стали С345 (09Г2С) по ГОСТ 19281-2014 «Прокат повышенной прочности. Общие технические условия». Требования к ударной вязкости при низких температурах особенно жёсткие: опоры эксплуатируются в климатических условиях с расчётной температурой до −60 °C, поэтому применяют стали с гарантированной ударной вязкостью при −60 °C соответствующей категории хладостойкости.

Болты и крепёжные элементы опор ЛЭП — высокопрочные болты класса прочности 8.8 из стали 40Х по ГОСТ 22353-77 «Болты высокопрочные для металлических конструкций. Технические условия».

Горячее цинкование — обязательная технологическая операция для всех элементов опор ЛЭП. Расчётный срок службы опор составляет 40–60 лет, и без антикоррозионного покрытия металл в открытой атмосфере не выдержит этого срока. Требования к горячецинковым покрытиям регламентирует ГОСТ 9.307-89 «Покрытия цинковые горячие. Общие требования и методы контроля»: толщина покрытия — не менее 40 мкм и не более 200 мкм в зависимости от условий эксплуатации конкретного изделия.

Металлопрокат в атомной энергетике

Ядерные реакторы — наиболее жёстко регламентированные объекты с точки зрения требований к материалам. Оборудование первого контура (корпус реактора, парогенераторы, трубопроводы) находится в непосредственном контакте с теплоносителем и подвергается нейтронному облучению, вызывающему охрупчивание металла.

Корпус реактора изготавливается из специальных реакторных сталей марок 15Х2МФА, 15Х2НМФА по отраслевым техническим условиям — это уникальные крупные поковки из слитков с особыми требованиями к однородности структуры.

Трубопроводы первого контура выполняются из аустенитных нержавеющих сталей 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632-2014. Эти стали обеспечивают высокую коррозионную стойкость к теплоносителю (вода под давлением при температуре ~300 °C) и хорошую технологичность при сварке.

Трубные пучки парогенераторов — из нержавеющих и высокохромистых сталей. Все материалы первого контура проходят специальную аттестацию с испытаниями на стойкость к межкристаллитной коррозии, гидравлическими и ультразвуковыми испытаниями в соответствии с нормами ПНАЭ Г-7 (нормативы по ядерной и радиационной безопасности).

Металлопрокат для гидроэнергетики

Гидротурбины и генераторы. Рабочие колёса гидротурбин — крупные сварные конструкции из листов нержавеющих сталей 12Х13, 20Х13 по ГОСТ 5632-2014, обладающих достаточной коррозионной стойкостью к воде и кавитационной устойчивостью.

Затворы и напорные водоводы. Металлические затворы плотин изготавливаются из толстолистового проката стали 09Г2С. Напорные трубопроводы гидростанций — крупноразмерные сварные трубы диаметром 2–4 м из листового проката толщиной 20–50 мм.

Арматура плотин. Армирование бетонных плотин и облицовка поверхностей — стандартная арматура А500С по ГОСТ Р 52544-2006 и листовой прокат.

Металлопрокат для ветроэнергетики

Башни ветроустановок высотой 80–150 м — трубчатые или решётчатые конструкции. Трубчатые башни сварены из конических секций листового проката толщиной 20–70 мм из высокопрочной стали.

Монопили морских ветроустановок — стальные трубы диаметром 4–8 м, забиваемые в морское дно. Изготавливаются из специального толстолистового проката с нормированной ударной вязкостью при −40 °C.

Фундаменты береговых ветроустановок армируются стандартной арматурой А500С по ГОСТ Р 52544-2006.

Система нормативного регулирования металлопроката в энергетике

Применение металлопроката в энергетическом оборудовании регулируется на нескольких уровнях.

Для ответственного энергетического оборудования требуется не просто соответствие ГОСТу, но и наличие:

• сертификата соответствия на партию прокатной продукции;
• протоколов заводских испытаний на соответствие механических и химических характеристик;
• результатов входного контроля по месту монтажа.

Чем энергетика отличается от других отраслей

В строительстве допускается выбор любой марки стали в пределах нормативного ряда — и конструкция остаётся надёжной. В машиностроении существует широкий выбор аналогов с близкими характеристиками. Энергетика — область, где замена проектной марки на «похожую» без расчётного обоснования может привести к отказу через 5–10 лет вместо нормативных 30–40. Именно это определяет строгую культуру обращения с металлом: учёт плавок, паспортизация, входной контроль каждой поставки — от завода-изготовителя до финального изделия.
