Швеллер: характеристики, виды, сортамент и применение в металлоконструкциях

Среди всего многообразия фасонного металлопроката швеллер занимает особое место — это несущий профиль с П-образным сечением, без которого не обходится практически ни одна серьёзная металлоконструкция. Само слово «швеллер» восходит к немецкому Schwelle — «балка», «порог», «перекладина». Название точно отражает суть изделия: швеллер и есть та самая балка, та опора, на которой держатся перекрытия, каркасы зданий, рамы промышленного оборудования и конструкции мостовых кранов.

По несущей способности среди балочных профилей чёрного металлопроката швеллер уступает только двутавровой балке. При этом он значительно универсальнее: применяется в строительстве, машиностроении, вагоностроении, судостроении, нефтяной промышленности и энергетике. Если вам нужен металлопрокат, который совмещает высокую прочность, сравнительно небольшой вес и удобство монтажа — швеллер будет в числе первых кандидатов.

Конструкция и геометрия профиля

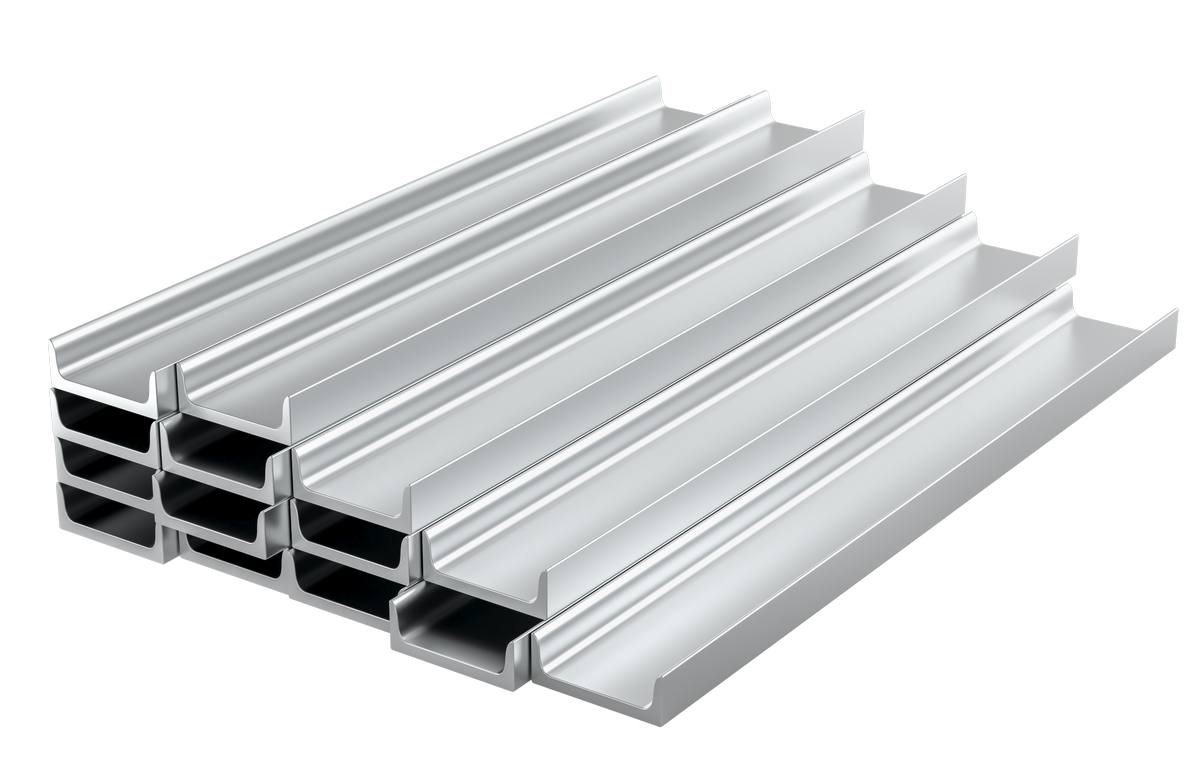

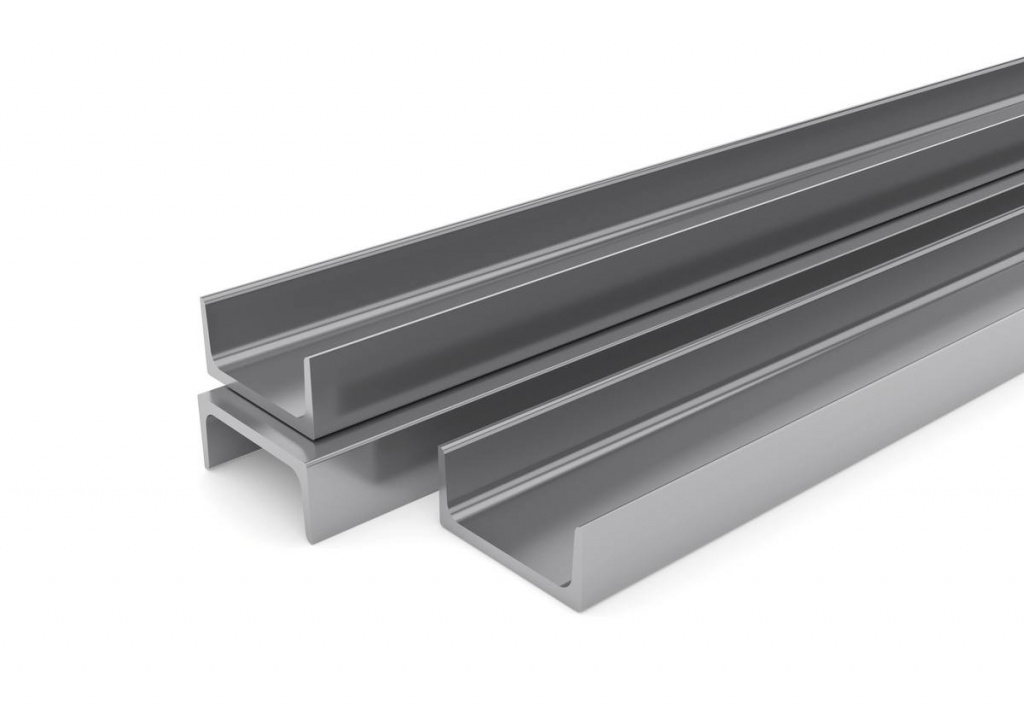

Швеллер — это сортовой прокат с П-образным поперечным сечением, состоящим из трёх элементов:

• вертикальной стенки (спинки) — главный несущий элемент, воспринимающий основные нагрузки на изгиб и срез;
• двух горизонтальных полок — обеспечивают жёсткость профиля и создают опорную площадку для крепления других конструктивных элементов.

Три ключевых геометрических параметра швеллера — высота стенки, ширина полки и толщина — полностью определяют его момент инерции, момент сопротивления и, как следствие, несущую способность. Именно эти параметры нормируются в ГОСТ 8240-97 и служат основой для подбора профиля при проектировании.

П-образная форма обеспечивает швеллеру важное инженерное свойство: профиль равномерно распределяет нагрузку по всей своей поверхности. Он устойчив к изгибу и сжатию, а также эффективно работает в составе сварных конструкций. Два швеллера, установленных полками друг к другу, образуют замкнутое коробчатое сечение — составную балку с характеристиками, близкими к двутавровой.

Классификация: виды швеллеров

По способу производства

Горячекатаный швеллер — основной тип в сортаменте металлопроката. Производится методом горячего профилирования: стальная заготовка нагревается до температуры пластической деформации и прокатывается на специализированных прокатных станах. Результат — монолитное сечение с высокими прочностными характеристиками. Регламентируется ГОСТ 8240-97.

Гнутый швеллер — изготавливается из листового или рулонного проката методом холодной гибки на профилегибочных станах. Имеет скруглённые углы, меньший вес и заметно меньшую несущую способность по сравнению с горячекатаным. Применяется в лёгких конструкциях, системах вентилируемых фасадов, при производстве мебели и стеллажного оборудования. Регламентируется ГОСТ 8278-83 (равнополочный) и ГОСТ 8281-80 (неравнополочный).

Специальные швеллеры — нестандартные профили для машиностроения и вагоностроения, производимые по ГОСТ 19425-74 и ГОСТ 5267.1-90.

По форме полок (для горячекатаных профилей)

По форме полок (для гнутых профилей)

1. Равнополочные (ГОСТ 8278-83) — обе полки одинаковой ширины.
2. Неравнополочные (ГОСТ 8281-80) — полки разной ширины, для конструкций с направленной нагрузкой.

Маркировка швеллера: как читать обозначение

Номер швеллера — это высота профиля в сантиметрах. Швеллер №20 имеет высоту стенки 200 мм. Это главное, что нужно запомнить при работе с сортаментом.

Пример полной маркировки: швеллер 30П / ГОСТ 8240-97 / Ст3сп / прокат точности В. Расшифровка:

• 30 — номер профиля, высота стенки 300 мм;
• П — параллельные грани полок; отсутствие буквы означает классический уклон (тип У);
• ГОСТ 8240-97 — действующий нормативный документ;
• Ст3сп — марка конструкционной стали;
• В — обычная точность прокатки (Б — повышенная точность).

Сортамент горячекатаного швеллера по ГОСТ 8240-97

Длина поставки — 6 и 12 метров (мерная и немерная). На металлобазах доступна порезка на любые мерные длины.

Материалы: из какой стали производят швеллер

Горячекатаный швеллер изготавливают преимущественно из:

• Ст3сп, Ст3пс (ГОСТ 535-88) — обычная углеродистая конструкционная сталь для общестроительных задач; самый массовый вариант в сортаменте;
• 09Г2С — низколегированная сталь повышенной прочности; применяется при работе в условиях низких температур (до −70 °C) и в сейсмически активных районах;
• Ст5сп, 10ХСНД — для специальных конструкций с повышенными требованиями к прочности и хладостойкости.

Гнутый швеллер производят из рулонного проката марок Ст3сп, Ст3пс и 09Г2С. Для работы в агрессивных средах — с оцинкованным покрытием или из нержавеющей стали.

Применение швеллера: отрасли и объекты

Строительство — главная сфера потребления

Строительная отрасль потребляет основную долю швеллерного проката. Профиль используется как:

• каркасный элемент зданий и сооружений — входит в состав несущих рам промышленных корпусов, складов, торговых центров и ангаров;
• балка перекрытий — работает в составе монолитных и сборных перекрытий, распределяя нагрузки на несущие стены и колонны;
• перемычка над проёмами — швеллер перекрывает дверные и оконные проёмы в несущих стенах, передавая нагрузку на боковые опоры;
• опоры, колонны и ригели — используется совместно с двутавром в составе сварных каркасных конструкций;
• косоуры и тетивы лестниц — несущая основа металлических маршевых лестниц;
• усиление проблемных зон — в монолитном строительстве применяется для местного усиления перекрытий и ростверков.

Машиностроение и промышленность

1. Рамы и основания станков, прессов и производственного оборудования — швеллер обеспечивает жёсткость основания при вибрационных и ударных нагрузках.
2. Рельсовые пути мостовых и козловых кранов — направляющие для передвижения грузоподъёмной техники в цехах.
3. Несущие конструкции транспортёров, конвейеров и сортировочного оборудования.

Транспортное машиностроение

Вагоностроение — специализированная отрасль, для которой производятся особые швеллеры по ГОСТ 5267.1-90. Они применяются в рамах грузовых железнодорожных вагонов, конструкциях тепловозов и электровозов. В автомобильной промышленности швеллер входит в состав рам грузовых автомобилей, прицепов и полуприцепов.

Судостроение

При формировании корпусных секций судов, внутренних переборок и надстроек швеллер ценится за сочетание высокой прочности и относительно небольшой собственной массы. Для морских условий применяют оцинкованный или нержавеющий прокат.

Нефтяная и энергетическая отрасль

1. Несущие конструкции нефтяных вышек и буровых установок.
2. Каркасы для прокладки и поддержки трубопроводов.
3. Опорные металлоконструкции башенных и мостовых кранов на промышленных объектах.

Швеллер против двутавра: когда что применять

Это один из самых частых вопросов при проектировании металлоконструкций. Оба профиля — несущие балочные элементы, но с принципиально разной геометрией и, соответственно, разными сильными сторонами.

Когда выбирать швеллер:

• нагрузка действует в нескольких направлениях;
• конструкция сварная или болтовая «коробчатого» типа;
• нужно снизить стоимость без потери прочности;
• монтаж в стеснённых условиях.

Когда выбирать двутавр:

• нагрузка строго вертикальная;
• нужна максимальная несущая способность при минимальном сечении;
• пролёт превышает 6–8 метров;
• конструкция работает как самостоятельная пролётная балка.

Нередко оба профиля применяются совместно: двутавр — как главная несущая балка, швеллер — как прогон, ригель или элемент связи.

Преимущества швеллера как конструктивного элемента

1. Высокая удельная прочность — значительная несущая способность при сравнительно небольшой массе погонного метра.
2. Устойчивость к деформациям — П-образное сечение эффективно сопротивляется изгибу, кручению и сжатию.
3. Снижение нагрузки на фундамент — по сравнению с цельными балками при аналогичных прочностных характеристиках.
4. Универсальность соединений — одинаково хорошо подходит для сварных, болтовых и заклёпочных соединений.
5. Широкий сортамент — от лёгких профилей №5 до мощных вариантов №40, покрывающих весь спектр строительных и промышленных задач.
6. Возможность составных сечений — два швеллера полками внутрь образуют коробчатую балку с улучшенными характеристиками.

Расчёт и подбор швеллера для конструкции

Проектирование с применением швеллерного проката включает три последовательных шага:

1. Определение расчётного изгибающего момента — зависит от длины пролёта, характера нагрузки (равномерная, сосредоточенная) и схемы опирания балки.
2. Вычисление требуемого момента сопротивления — расчётный изгибающий момент делится на допустимое напряжение для выбранной марки стали.
3. Выбор номера швеллера — по таблицам сортамента ГОСТ 8240-97 подбирается профиль с моментом сопротивления не менее рассчитанного.

Практический ориентир: для жилых и административных зданий с пролётами перекрытий до 6 м, как правило, достаточно швеллеров №16–22. Для промышленных объектов с большими пролётами и тяжёлыми эксплуатационными нагрузками применяют швеллеры №27–40 или составные коробчатые балки из двух швеллеров, сваренных полками навстречу друг другу.

Хранение и транспортировка

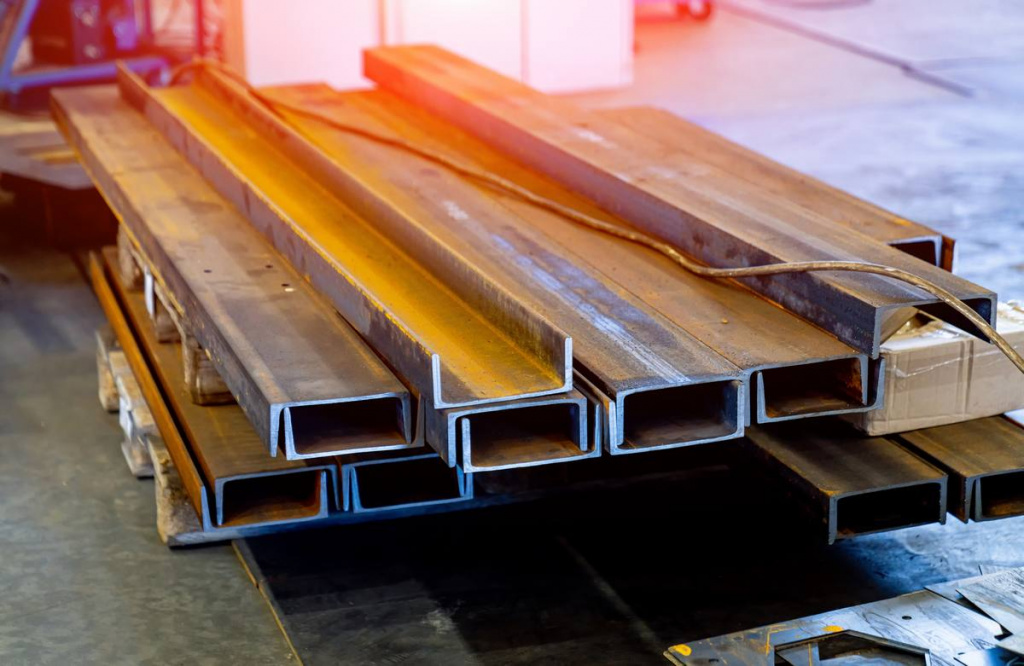

Швеллерный прокат хранится в горизонтальном положении, в пакетах на деревянных прокладках. При хранении на открытых площадках важно обеспечить наклон профилей для стока воды: П-образное сечение образует «пазухи», в которых при неправильном хранении застаивается влага, провоцируя ускоренную коррозию. Для длительного хранения рекомендуется нанесение антикоррозийного грунта или консервационного масла.

Транспортируется швеллер в пакетах, перевязанных стальной упаковочной лентой. Стандартная длина — 6 и 12 метров. При заказе через металлобазу доступна порезка на любые мерные длины с допуском по ГОСТ.

Когда швеллер — правильный выбор

Швеллер — это несущий металлопрокат с проверенной временем геометрией и широчайшим диапазоном применения. П-образное сечение делает его эффективным решением для каркасного строительства, промышленных рам, перекрытий, лестниц и крановых путей. Развитый сортамент по ГОСТ 8240-97 от №5 до №40 позволяет подобрать оптимальный профиль для любой задачи — от лёгкой мансардной конструкции до несущей рамы тяжёлого промышленного пресса.

Знание классификации, правильное чтение маркировки и понимание отличий от двутавра — это минимальный набор, необходимый для грамотного подбора швеллерного проката и проектирования надёжных металлоконструкций.
